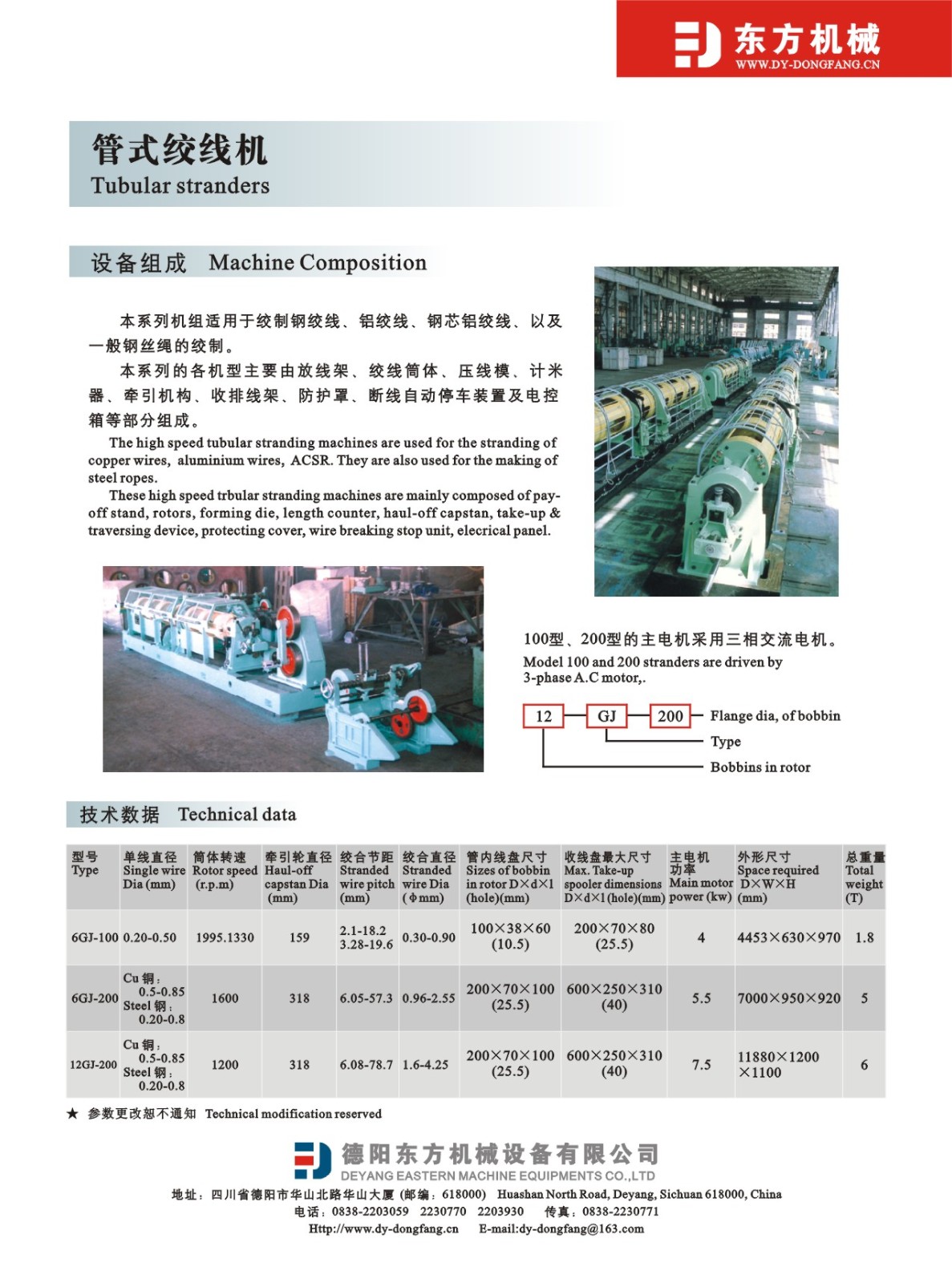

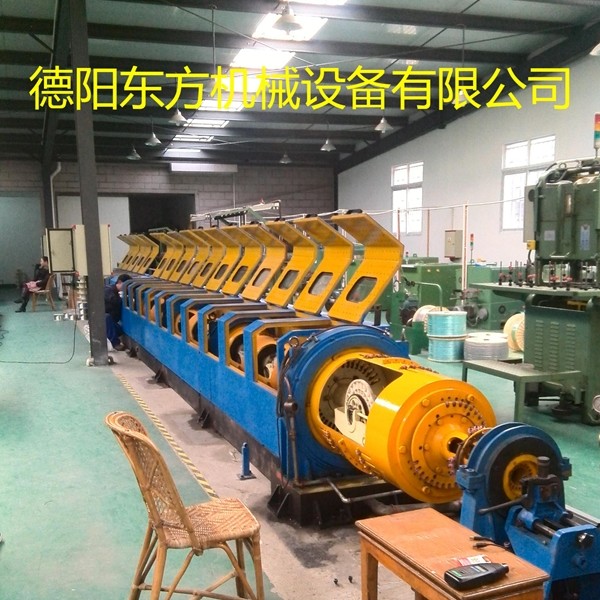

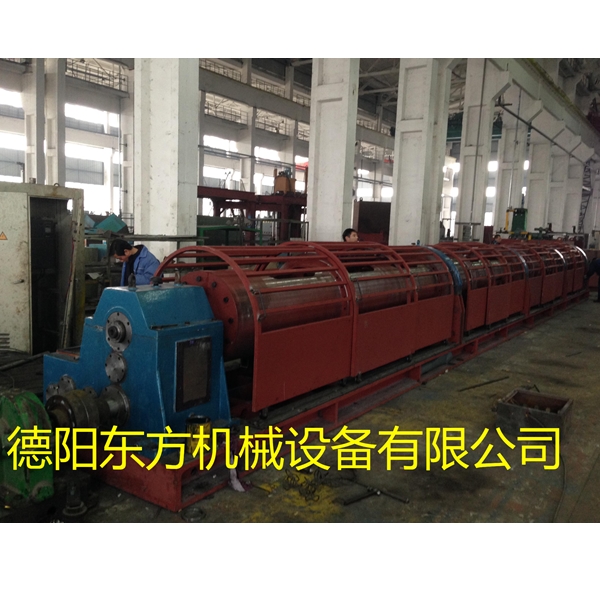

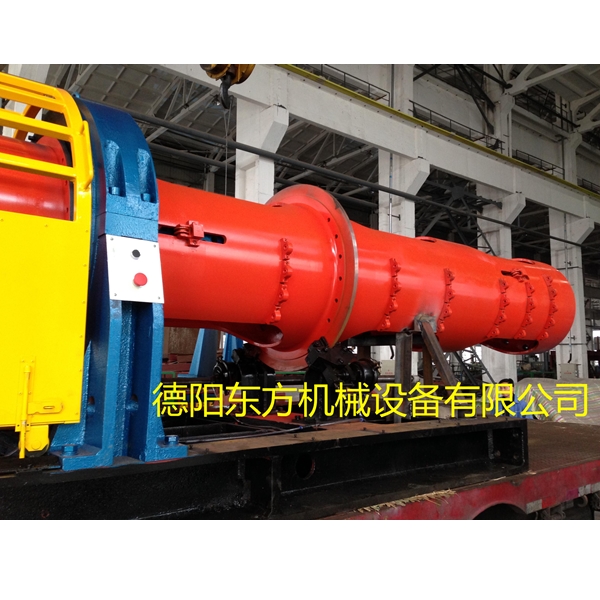

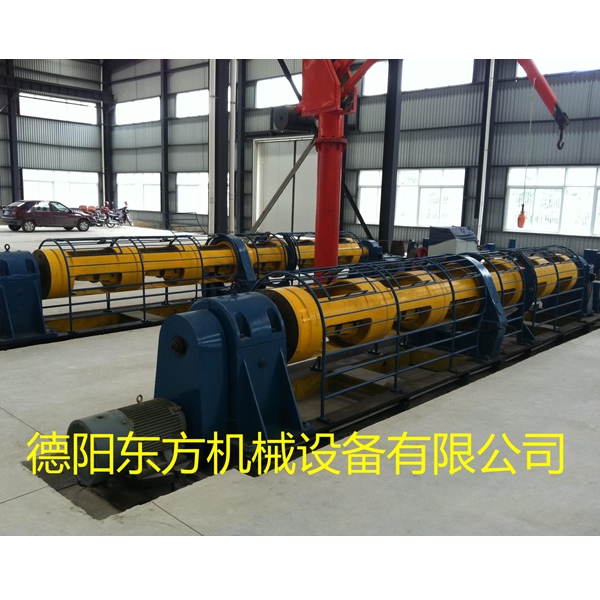

管式绞线机（退扭绞线方式） Wire stranding Machines 多种型号 variety of models：Φ100、Φ200、Φ400、Φ500、Φ630等，可以根据需求定制。It can be customized according to the requirements 设备组成：放线架、绞线筒体、模座、牵引轮、收排线机构、电控。Equipment composition: laying rack, winch cylinder, mold seat, traction wheel, wiring mechanism, electronic control.
型 号 | 6GJ-100 | 6GJ-200 | 12GJ-200 | 18GJ-200 |
主要组成 | 放线架、绞线筒体、模座、牵引轮、收排线机构、电控。 | |||
单线直径(mm) | 0.10-0.30 | 铜0.2-0.85钢0.5-0.8 | 铜0.2-0.85钢0.2-0.8 | 铜0.32-0.85钢0.5-0.8 |
绞合直径(mm) | 0.30-0.90 | 0.6-2.5,1.5-2.4 | 1-4.25,1-3 | 2.24-5.95 |
简体转速(r／min) | 1995；1330 | 1600 | 1200 | 850 |
牵引轮直径(mm) | 159 | 318 | 318 | 318 |
出线速度(m／min) | 4.37-17.13 | 16.2-68.7,7.3-68.7 | 铜16-68钢7.3-93.8 | 11.4-48.7 |
绞线节距(mm) | 2.1-18.2,3.28-19.66 | 9.0-57.3,6.05-57.3 | 铜13.5-57.5钢6.08-78.7 | 13.5-57.3 |
主电机功率(kw) | 4 | 5.5 | 7.5 | 10 |
管内放线盘(mm) | 100×38×60(Ø 10.5) | 200×70×100(Ø25.5) | 200×70×100(Ø25.5) | 200×70×100(Ø25.5) |
收线盘范围(mm) | 0.10-0.30 | Ø400-Ø600 | Ø400-Ø600 | Ø400-Ø600 |

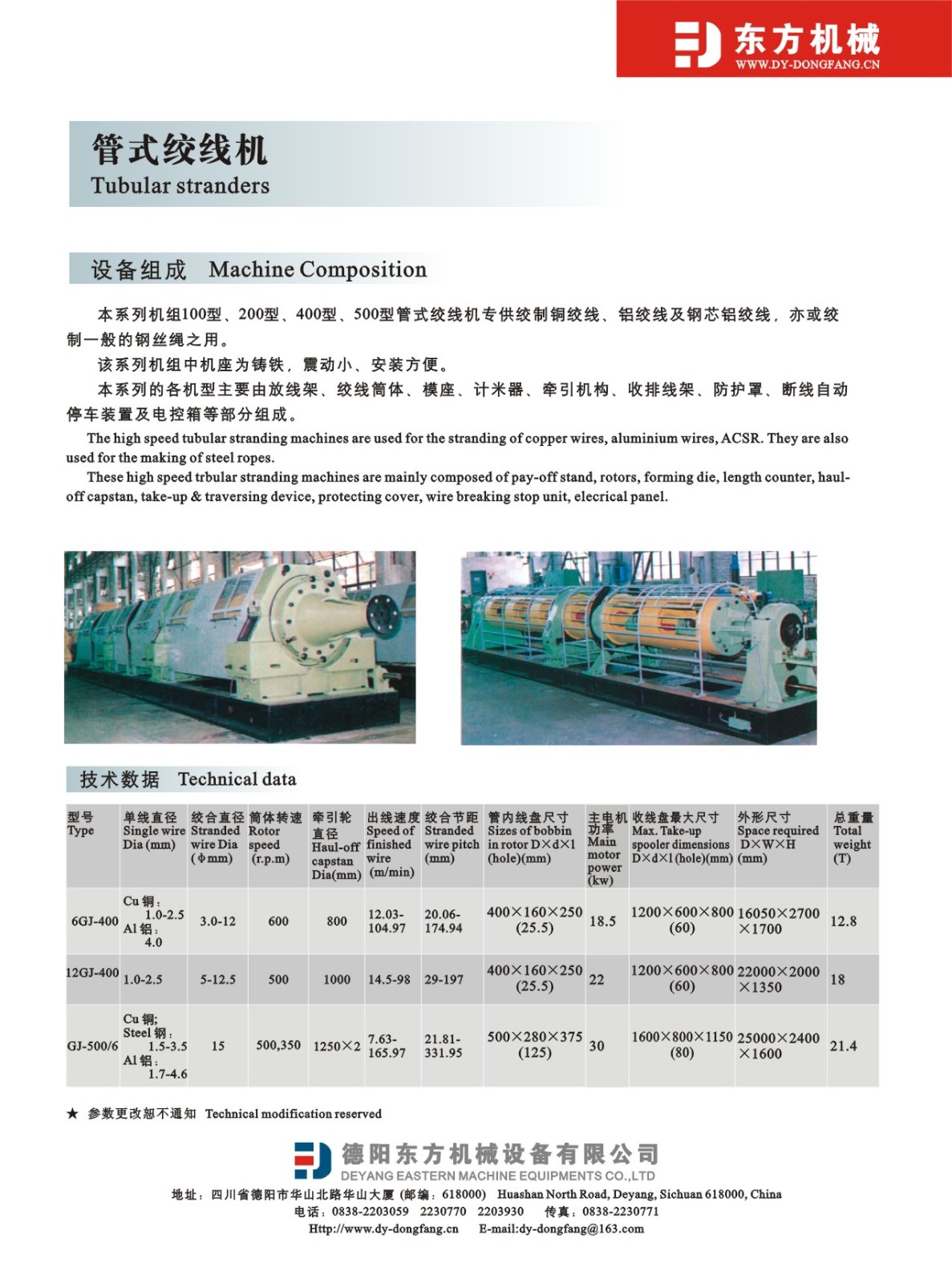

型 号 | 6GJ-400 | 12GJ-400 | JG-500／6 |
主要组成 | 放线架、绞线筒体、模座、牵引轮、收排线架、电控。 | ||
单线直径(mm) | 铜1.0-2.5 铝4.0 | 1-2.5 | 钢、铜1.5-3.5铝1.7-4．6 |
绞合直径(mm) | 3-12 | 5-12.5 | 15(最大) |
简体转速(r／min) | 600 | 500 | 350,500 |
牵引轮直径(mm) | 800 | 1000 | 1250×2 |
出线速度(m／min) | 12.03-104.97 | 14.5-98 | 7.63-165.97 |
绞线节距(mm) | 20.6-174.94 | 29-197 | 21.81-331.95 |
主电机功率(kw) | 18.5 | 22 | 30 |
管内放线盘(mm) | 400×160×250(Ø25.5) | 400×l60×250(Ø25.5) | 500×250×315(Ø125) |
收线盘范围(mm) | Ø800-Ø1200 | Ø800-Ø1200 | PNl000-1600 |
型 号 | JG-500／12 | JG-630／6 | JG-630／12 |
主要组成 | 放线架、绞线简体、模座、牵引轮、计米、收排线架、电控。 | ||
单线直径(mm) | 钢、铜1.5-3.5铝1.7-4.6 | 铜2-3.5铝2.5-4.5钢1.3-4.6 | 铜2-3.5铝2.5-4.5钢1.5-4.5 |
绞合直径(mm) | 25(最大) | 21(最大) | 35(最大) |
简体转速(r／min) | 250,358 | 208,300 | 251,183 |
牵引轮直径(mm) | 1250×2 | 1250×2 | 1600×2 |
出线速度(m／min) | 7.63-165.97 | 8-150 | 8.6-144.8 |
绞线节距(mm) | 21.81-331.95 | 40.77-448.07 | 47.99-577.03 |
主电机功率(kw) | 30 | 45 | 95 |
管内放线盘(mm) | 500×250×315(Ø125) | 630×275×475(Ø56) | 630×275×475(Ø56) |
收线盘范围(mm) | PNl000-1600 | PNl600 | PN1600-2000 |
